Zentrifugalbläserventilator zur Belüftung Auspuff Rotor nach vorne nach hinten gekrümmter Zentrifugalventilator Impeller
1. Anwendungen
* Lüftung
Zwangslüftung, Minenlüftung, Materiallüftung und Trocknung.
* Kühlung und Wärmeabbau
Zwangskühlung und Wärmeabbau, Kühlung der Zement-Produktionsanlage, Kühlung von Kühlgeräten, Kühlung und Wärmeabbau von Industrieanlagen.
Luftreinigung und Industrieabgasbehandlung, Luftfilterungssystem, Abgasentschwefelung, Abgasdenitrifizierung.
* Luftzufuhr und Abgase von Kesseln (Kesseln auf Kohle, Biomasse, Müllverbrennungsanlagen, CFB-Kesseln, Stoker-Kesseln usw.).
* Luftblasen in industriellen Kesseln, Induktionsluft in industriellen Kesseln, Primärluft in industriellen Kesseln, Sekundärluft in industriellen Kesseln.
* Abgasentschwefelung von Industrieboilern, Entnitrifizierung von Rauchgasen von Industrieboilern.
* Industrieöfen
Materiallieferung von Zement-Rotationsöfen, Lime-Rotationsöfen, Nickel-Eisen-Rotationsöfen, Clay Sand-Rotationsöfen und anderen verschiedenen Kalzinierungsöfen.
Müllverbrennungsanlage, die Luft bläst, Müllverbrennungsanlage, die Luft induziert.
Lüftung von Zementmühlen, Kohlemühlen und anderen großen Mühlen.
* Energie und Energie
Wärmekraftwerk, Müllverbrennungsanlage, Biomassebrennstoffkraftwerk, Industrieabfallwärmerückgewinnungsanlage.
* Metallschmelzen
Blasluft des Mineralpulversinterns ((Sintermaschine), Schmelzofen und Gießereiofen, Verbrennung des Hochofens, Hochofen Kohleinspritzung, Kohlegasförderung und -transport.
* Lieferung von Gas und Materialien
Allgemeine Luftversorgung, Hochtemperaturluftversorgung, Brennbare Gasversorgung, Korrosive Gasversorgung, Gasmischung mit Verunreinigungen.
Lieferung von Kohlenpulver, Partikelmaterial/Pulvermaterial/Fragmentmaterial/Fasernmaterial.
2. Merkmale
* Kann einen höheren Entladedruck ausführen und bei hohen mittleren Temperaturbedingungen arbeiten, anwendbar für alle Industriebedingungen, die hohe Druck- und Hochtemperaturgase transportieren müssen.
* Kann Fans Volumen und Druck beim Laufen durch Luftdämpfer flexibel anpassen.
* Im Falle der Verwendung von Systembasis, so einfach für die Installation, keine Notwendigkeit von Fachleuten Anleitung.
* Übertragungseffizienz höher als bei Gurtantrieben, viel geringer als bei Energieverlusten im Lüftersystem.
* Flexible Anbindung von Motorwelle und Getriebewelle, keine Notwendigkeit, den Gürtel zu spannen oder zu wechseln, geringe Wartungsarbeiten.
* Kühlmethode des Lagers, bei der die Wahl der kostengünstigen Wasserkühlmethode oder der guten Wärme-Dispersionsölkühlmethode nach Gastemperatur und Betriebsbedingungen erfolgt.Oder installieren BOX COOL für sehr hohe Temperatur mittlere Bedingung, um den Betrieb der Lüftersystem zuverlässig zu schützen vollständig.
* Was das Material des Drehers und der Hauptwelle betrifft, wählen wir hochfeste Kohlenstoffstahl, niedriglegiertes Stahl, hochtemperaturbeständiges Legierungsstahl,Hochtemperaturbeständiges hochfester Legierungsstahl nach unterschiedlichen mittleren Temperaturen und Laufgeschwindigkeiten, so daß der Drehkreis und die Hauptwelle bei hoher Temperatur eine zuverlässige Festigkeit aufrechterhalten.
* Kann unterschiedliche Staubbelastungsbedingungen erfüllen, von niedriger Staubbelastung bis zu einer hohen Staubbelastung, die Oberflächenhärte des Rädels kann nach spezieller Verarbeitung HRC60~70 erreichen,die Lebensdauer des Drehers erheblich verlängert.
* Bei Verwendung von flüssigem Schmieröl ist es nicht notwendig, das Lagergehäuse beim Wechseln oder Füllen des Schmieröls zu öffnen.Leicht zu beobachten, die Qualität des Schmieröls und Lager durch Inspektionsfenster auf dem Lagergehäuse Körper.
* Bearing Housing Reserves Installationsort für Temperatur- und Vibrationssensoren, kann leicht von Ventilator laufenden Monitoring-Gerät installieren.
* Lagergehäuse mit mechanischem Versiegelungssystem des Labyrinthtyps, einzigartige Vorrichtung zur Verhinderung von Verschmutzungen im Inneren, Ventilationsöffnung an der Oberseite, Kommissionierung mit Versiegelungsfett,vollständig zu beseitigen Lagergehäuse Ölleckage.
* Auswahl eines hocheffizienten Energiesparmotors des führenden chinesischen Motorherstellers (oder des Kunden), zuverlässiger Qualität, geringer Energieverbrauch.
* Die Motorbelastung kann bei zunehmendem Luftwiderstand automatisch verringert werden, um eine Zerstörung des Motors zu verhindern.
* Anpassung des Designs an die Leistungsanforderungen des Kunden und Optimierung durch CFD-Technologie, geringerer Energieverbrauch als bei gleichen Ventilatoren.
* Annahme der Herstellung von hochwertigem Kohlenstoffstahl oder rostfreiem Stahl und anderen Metallmaterialien gemäß den Anforderungen der Kunden.
* Dichte Anpassung der Teile, gute Dichtung, ohne Verringerung des Ausgangsdrucks.
* Impeller der Glühbehandlung, die bei dem Schweißen die Struktur der inneren Spannungen vollständig eliminiert, so daß beim Aussehen des Impellers keine Kriechereien und Fehler auftreten.
3. Struktur
* Triebwerkstyp: Vorderblatt
* Fahrmodus: Kopplungsantrieb
* Systemtyp: Einfach-Eingangstyp, Überhang-Typ.
* Kühltyp: Kreislaufwasserkühlung/Zwangkreislaufölkühlung.
* Schmierverfahren für Lager: Ölbadschmierung/Ölzirkulation
* Grundbestandteile:
Motor, Triebwerk, Triebwerkskegel (Luftdurchgang), Gehäuse, Dämpfer, Hauptwelle,
Lager, Lagergehäuse, Pin-Kopplung, Grundschraubschraubschraub.
* Optionale Komponenten:
System-Basisrahmen, Schutzschutz, Schalldämpfer, Kompensator für Ein- und Auslassrohren,
Eintritts- und Ausgangsflansche, Dämpfer, elektrischer Aktor, Stoßisolator, Diaphragmaanschluss, Fluidanschluss,
Motor Regen Deckel, Temperatursensor, Vibrationssensor, Weichstarter, Wechselrichter, spezieller Elektromotor,
Systemüberwachung Instrument, Schmierstoffsystem, Oberkopf Schmierstoffbehälter...

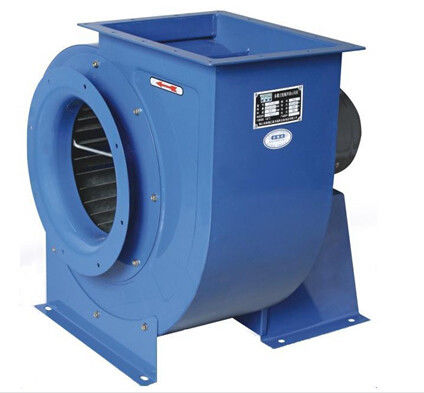

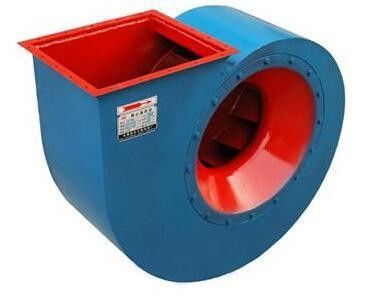

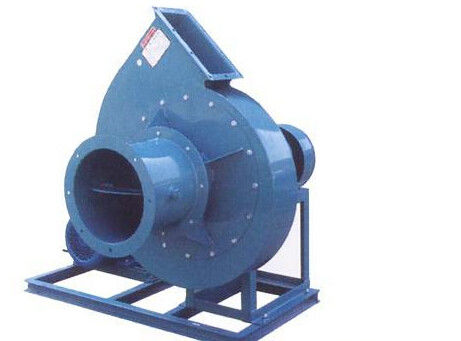

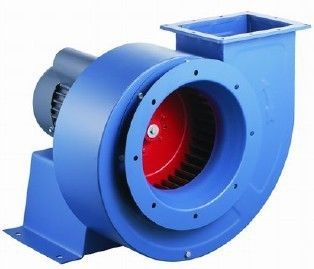

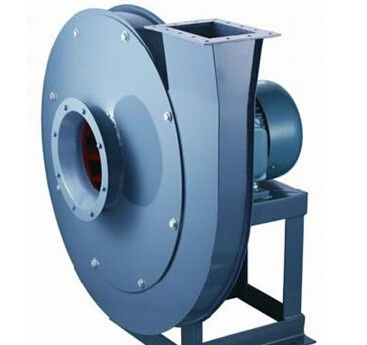

Produktmuster
Rotorwege
Es kann in die Levo-Rotation (LG) und in die Dextrogyrotation (Tw-Rotation) aufgeteilt werden.der im Uhrzeigersinn drehende Drehräder wird als Dextrorationsluftbläser bezeichnetDie Schraube kann die Kurven steuern, weshalb sie nicht durch die Richtung begrenzt ist.
4. Leistung
Die folgenden Daten sind nur ein Teil der Leistung unseres Produkts.
Wenn Sie die Daten, die Sie benötigen, nicht finden können, senden Sie uns bitte Ihre Leistungsanforderungen.
Wir bieten Ihnen einen maßgeschneiderten Design-Service.
| - Nein. Ich weiß nicht. | Drehgeschwindigkeit
(r/min) | Gesamtdruck
(Pa) | Luftkapazität
(m3/h) | Macht
(kW) |
| 4A | 2900 | 3253 bis 3597 | 824 bis 1704 | 2.2~3 |
| 4.5A | 2900 | 4112 bis 4603 | 1174 bis 2504 | Vier bis fünf.5 |
| 5A | 2900 | 5080 bis 5697 | 1610 bis 3488 | 7.5 ~ 11 |
| 5.6A | 2900 | 6400 bis 7182 | 2262 bis 4901 | 11 bis 15 |
| 6.3A | 2900 | 8148 bis 9149 | 3220 bis 6978 | 18.5 ~ 30 |
| 7.1A | 2900 | 10426 bis 11717 | 4610 bis 9988 | 37 bis 55 |
| 8D | 1450 bis 2900 | 3231 bis 15034 | 3297 bis 14287 | 7.5 ~ 110 |
| 9D | 1450 | 4101 bis 4597 | 4695 bis 10717 | 15 bis 22 |
| 10D | 1450 | 4958 bis 5840 | 6440 bis 15455 | 30 bis 37 |
| 11.2D | 960 bis 1450 | 2705 bis 7364 | 5990 bis 21713 | 15 bis 75 |
| 12.5D | 960 bis 1450 | 3975 bis 9229 | 8327 bis 30186 | 22 bis 110 |
| 14D | 960 bis 1450 | 4249~11668 | 11699 bis 42409 | 37 bis 220 |
| 16D | 960 bis 1450 | 5575 bis 15425 | 17463 bis 63305 | 75 bis 315 |
